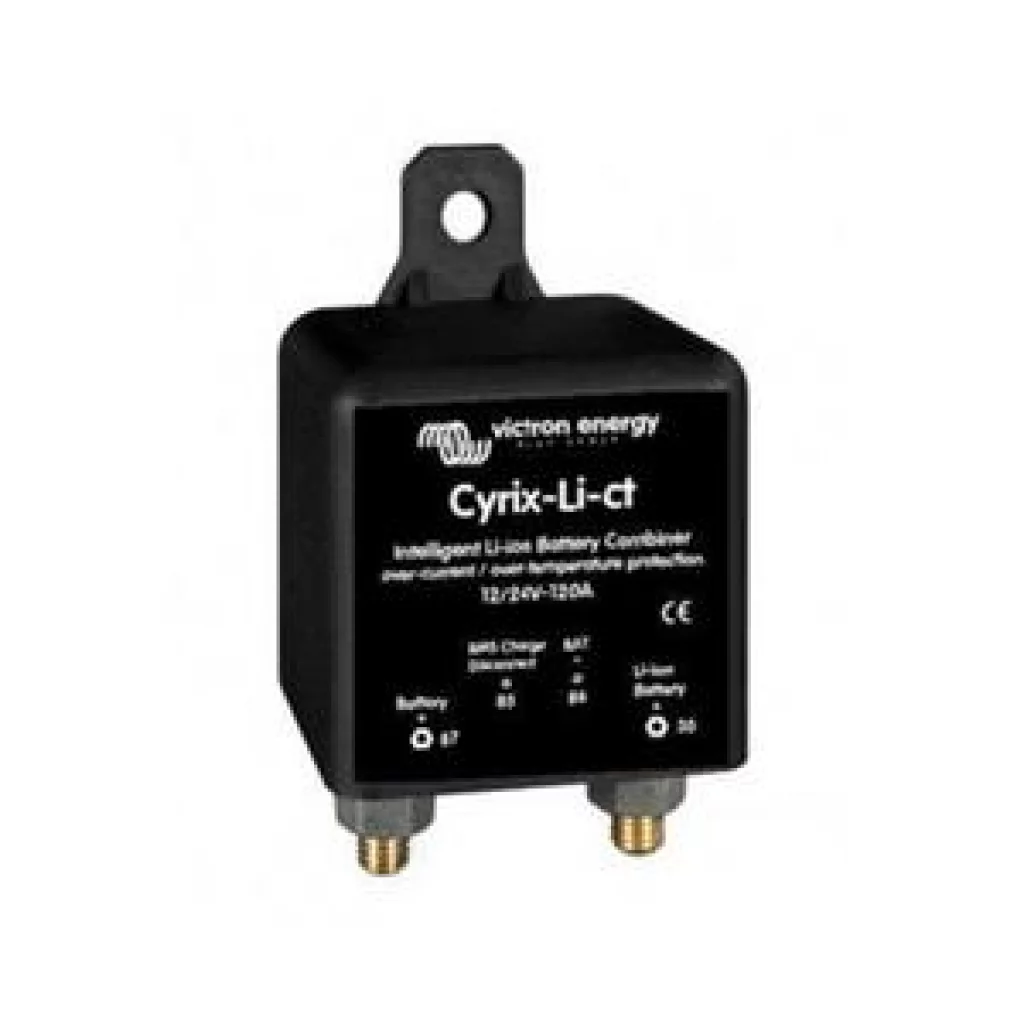

Används mellan två batteribankar för att säkerställa att dessa inte laddas ur mot varandra.
Reläet kopplar ihop batteribankerna när spänningen på någon av bankerna överstiger ett visst värde under en viss tid. Det kan användas som skiljerelä mellan en litiumbatteribank och en blybatteribank (AGM/GEL/VRLA).
Reläet fungerar tvåvägs: när kriteriet för sammankoppling (tillräckligt hög spänning) uppnås i en av bankerna, kopplas båda ihop.
Exempelvis – om en landströmsladdare är ansluten till startbatteriet, kommer reläet att se till att även litiumbanken laddas.
Detsamma gäller åt andra hållet: om landströmsladdaren är ansluten till litiumbanken, kopplas startbatteriet in när spänningen blir tillräckligt hög.
Reläet separerar bankerna igen när spänningen i båda bankerna sjunker under en viss nivå under en viss tid.
Spänning och inkopplingsfördröjning:
- 13,4–13,7V: 120 sekunders fördröjning
- 13,7–13,9V: 30 sekunders fördröjning
- Över 13,9V: 4 sekunders fördröjning
Spänning och urkopplingsfördröjning:
- 13,3–13,2V: 10 sekunders fördröjning
- Under 13,2V: Omedelbar urkoppling
Teknisk data:
- Max tillåten laddström: 120A
- Spänning: 12V / 24V (auto)
- Egenförbrukning när öppet: <4mA
- Startassistansfunktion
- Skydd: IP54 kapsling
- Vikt: 0,11 kg
- Mått (LxBxH): 46x46x80 mm
