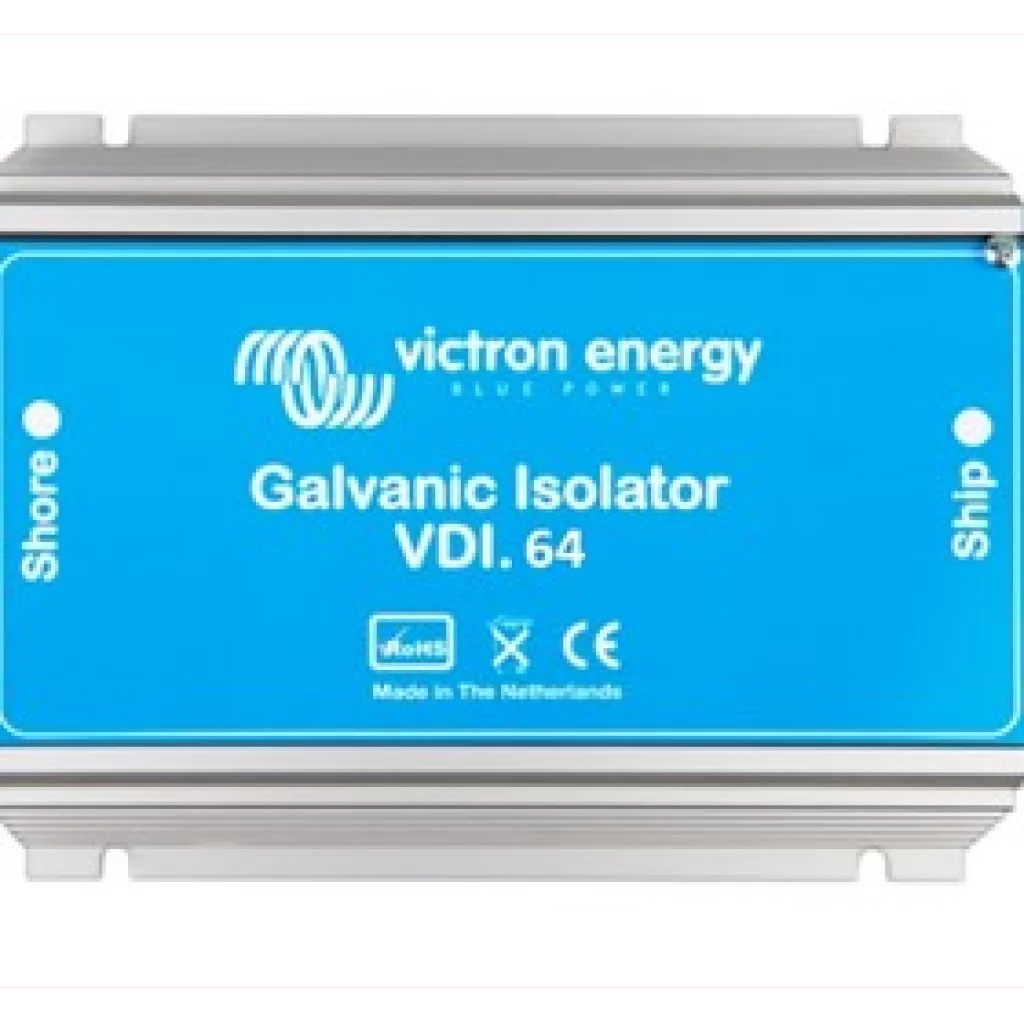

Den galvaniska isolatorns inre består av två dioder som är kopplade antiparallellt.
När de är kopplade på detta sätt tillåter dioderna ström att passera i båda riktningar, men endast över en viss spänningsnivå.
Dioderna leder ström vid en spänning på cirka 1,4 VDC.
Isolatorn installeras direkt bakom båtens 230V-anslutning.
Den ökade spänningen från den galvaniska isolatorn är högre än den potentiella skillnaden mellan metaller.
Som resultat tillåter denna spänning ingen strömöverföring, och den galvaniska isolatorn förhindrar därmed elektrolytiska strömmar.
Om ett (högre) spänningsfel uppstår i AC-kretsen, kommer dock dioderna att släppa igenom strömmen så att jordfelsbrytaren kan lösa ut och bryta strömkretsen.
Teknisk data:
- Max ström: 64A
- Toppström (2 s): 6000A
- Anslutningar: M6
- Kapslingsklass: IP67 vattentät
- Mått: 335 × 164 × 63 mm
- Vikt: 3,2 kg
